※○：オプション購入により使用可能

製品名		Basic	Architecture	Engineering	AEC
モデリングとドラフト機能	2Dドラフト、寸法線、テキスト、レイアウト（図面編集）	●	●	●	●
	3Dモデリング、ビュー（投影図）、セクション（断面図）、平面図	●	●	●	●
	汎用的な自由形状モデリング	●	●	●	●
	定義されたコンテンツ （シンボル、オブジェクト、固定具、SmartParts、PythonParts）	●	●	●	●
	Visual scripting	●	●	●	●
	カスタマイズ可能なコンテンツ （固定具編集、SmartParts、PythonParts）		●	●	●
	パスに沿ったセクション			●	●
	汎用的な数量拾い		●	●	●
ビジュアライズ	静止画 - CineRender、リアルタイムレンダラー、照明、サーフェス	●	●	●	●
	動画 - カメラパス、影		●	●	●
建築機能	建築コンポーネント（ドア、窓、階段、屋根など）		●	●	●
	部屋の体積と壁の仕上げ材の数量拾い		●	●	●
	ファサード		●		●
	改築ツール		●	●	●
建築エンジニアリング	構造コンポーネント（梁、壁、柱、スラブなど）		●	●	●
	骨組みモデル（垂木など）		●	●	●
土木エンジニアリング	土木構造物（橋梁、土木エンジニアコンポーネント）			●	●
	地形		●	●	●
	都市計画			●	●
	敷地計画（道路、ラウンドアバウト、パススイープ）			●	●
	ランドスケープ			●	●
補強機能	鉄筋、カプラー、メッシュ配筋			●	●

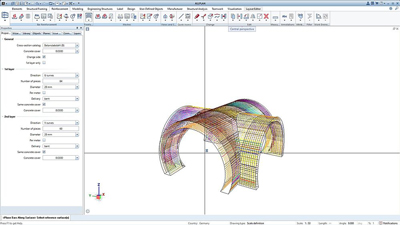

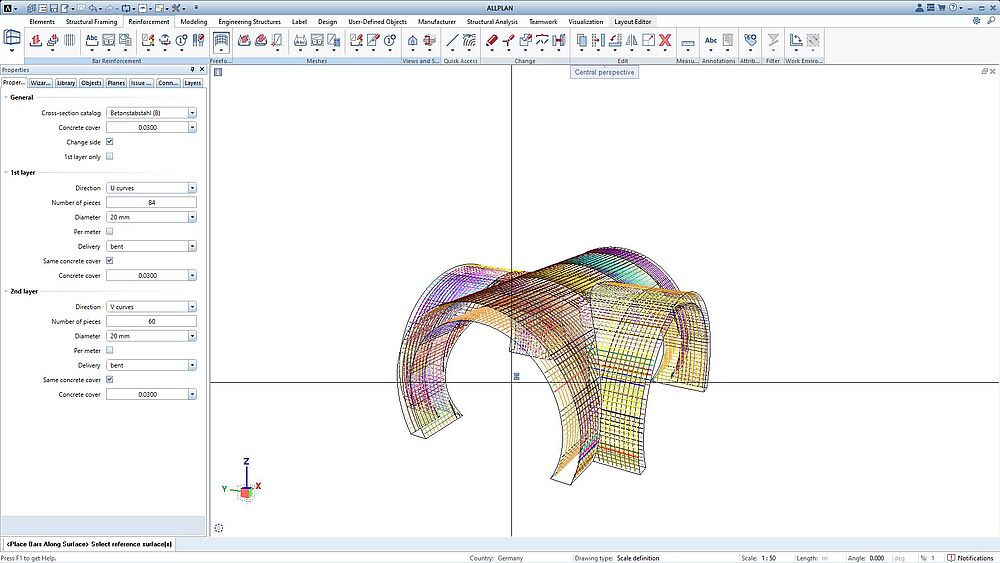

	自由形状の鉄筋			●	●
	プレストレステンドン（緊張材）			●	●
	メーカーコンテンツ（Ancotech, Erico-Lenton, Halfen, Peikko, SAH, Shöck…）			●	●
	BAMTEC配筋テクノロジー			●	●
Allplan Bridge	Allplan Bridge Modeler (橋のパラメトリックモデリング)	○	○	○	○
	Allplan Bridge Prestressing	○	○	○	○
	Allplan Bridge Linear Analysis	○	○	○	○
	Allplan Bridge International	○	○	○	○
	Allplan Bridge Code Based Design	○	○	○	○
インターフェース	DWG、DXF、DGN、PDF、ASCII	●	●	●	●
連携機能	3D-PDF、SKP、STL、3DS、C4D、3DM、KMZ、U3D、VRML、DAE	●	●	●	●
	IFC2x3、IFC4、GEO-Tiff	●	●	●	●
	Point Clouds - Scalypso Freemium	●	●	●	●
	鉄筋曲げ機との連携（BVBS）			●	●
	コスト管理との連携（Nevaris、CPIXML）		●	●	●
	構造解析との連携（SCIA、FRILO、CERDUS）		●	●	●
Allplan Bimplus	ベーシック	●	●	●	●
	Proバージョン（ただしSSAのみ）		●	●	●

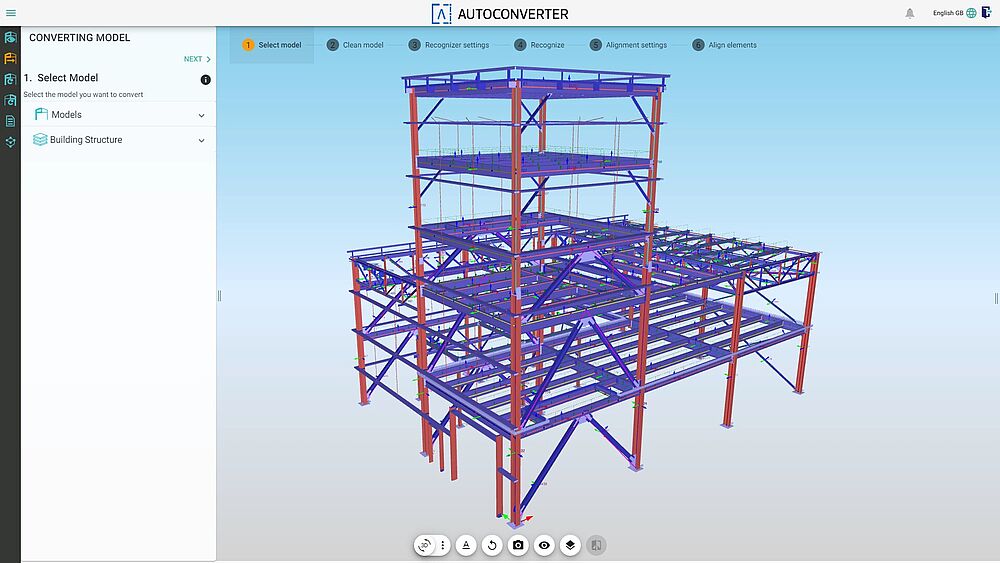

	SCIA AutoConverter Light			●	●
Allplan Share	離れた場所との連携機能	○	○	○	○
Allplan Exchange	計画管理システム（一部の国でのみ利用可能）	○	○	○	○
カスタマイズ可能なユーザーインターフェース	タスク、ロールに基づいた機能	●	●	●	●
	高解像度画面、マルチスクリーンのサポート		●	●	●
言語	ローカル言語と英語	●	●	●
	全てのサポート言語 プルガリア、中国簡体、ドイツ、英語、フランス、ギリシャ、オランダ、イタリア、日本、クロアチア、ポーランド、ポルトガル、ルーマニア、ロシア、スロベキア、スロベニア、スペイン、トルコ、チェコ、ハンガリー				●
オプション	Allplan Bridge - 橋梁のパラメトリックモデリング
	Allplan Environment （地形、都市計画、敷地計画、ランドスケープ）
	Allplan ライセンスサーバー	○	○	○	○
	Allplan Workgroup マネージャー	○	○	○	○

利便性を追求。自由にカスタマイズできるインタフェース

作図環境における使いやすさを追求。ツールパレット・ツールバーは、アイコン表示の有無／表示位置の変更などの好みに合わせて自由にインタフェースを設定できます。高機能なスナップツールを備えた作図カーソルにより、作業効率もアップ。2D図面で行った作図・編集は3D画面の立体モデルに即座に反映されるので、マルチウィンドウで同時に確認しながら作業が進められます。

プロジェクトのエクスポート、配布、管理機能	Allplanのインタフェース

▲最適化されたプロパティパレット

Allplan Exchange

プロジェクトのエクスポート、配布、管理機能により、トレーサビリティと透明性を確保。

オブジェクトナビゲーター

プロジェクト内のオブジェクトをリストで表示し、プロジェクトに何が含まれているかを容易に把握可能です。
オブジェクトの種類、レイヤー、図面でソートされ、表示／非表示の切換を行うこともできます。

マルチディスプレイ対応

マルチディスプレイに応じてウィンドウを配置できます。

▲オブジェクトナビゲーター	▲マルチディスプレイ

タスクボード

Allplan社が提供するプロジェクト共有サービス、プロジェクトの情報共有や意見交換、BIM Collaboration Formatに対応

▲タスクボード

多彩な高機能オブジェクトと部材作成ツール

柱、梁、床、壁などの基本的な部材作成ツールに加え、高機能オブジェクト（窓、ドア、階段、ファサードなどの部材）を用いて建物モデルを作成していきます。各オブジェクトに用意されているさまざまなパターンを組み合わせて、すばやく高度な計画を作成できます。また、平面図や立面図、アイソメトリック図で構造部材やオブジェクトの入力・編集を行うと、3D画面の立体モデルに変更がリアルタイムで反映され、部材の結合、切断、交差、部材表面の貫通などを直感的に確認しながら操作できます。

▲階段・ドア・手摺などの高機能オブジェクト

▲高機能オブジェクトですばやく高度なデザイン作成

▲平面マネージャ機能で建物構成を一括管理

▲新しいグリッド機能

▲円柱の円分割、柱の面取り

▲任意のパス（3D曲線）に沿ったコピー

部屋属性の付加により仕上材の配置と数量計算が効率化

カーソルで範囲指定を行うだけで壁の輪郭を自動検出し、部屋属性を付加。これにより、数量計算を行う際に部屋の仕上材の数量算出も可能となります。あらかじめ壁材・天井材・床材などの仕上材を設定しておけば、部屋全体に一括して仕上材の配置が行えます。

▲[部屋]ツールプロパティ	▲パラメトリック

テンプレートでファサード・手摺の複雑な形状を容易に作成

ファサードや手摺などの豊富なテンプレートが用意されており、幅広いデザインに対応。カーテンウォールやガラスブロックなどさまざまなパターンを備え、テンプレートの編集により複雑な形状も簡単に設計できます。3D画面やアイソメトリック図でオブジェクトの形状を確認しながら入力・編集できます。

▲ファサードテンプレートの例

直感的な作図と容易な数量計算

部材作成ツールでは、柱、梁、スラブ、壁、基礎などの豊富なコマンドを使用して直感的な作図が行えます。各部材は３次元情報を保持しているため、2D作図と同時に3D図面が自動作成されます。また、3D画面への描画設定や部材への属性割り当てなどの設定により、体積・重量・面積といった数量計算も行えます。

▲アイソメトリック表示	▲マルチウィンドウで2D図面と3Dモデルを同時に確認

Allplan SmartParts

パラメトリックAllplanCADオブジェクトの 3Dモデリング機能によりモデルが作成可能となり、建物モデルの品質を向上。

シーメンスPLM社のParasolid 3Dカーネルを使用

円、スプライン、球、円柱、一般ソリッド等の一新および3DCADで用いられる一般的なソリッド形状を取り扱うことが可能です。
また、面取り、フィレット、ロフト、パススイープでの複雑な形状作成ができます。

▲シーメンスPLM社製Parasolid 3Dカーネル

Python Parts によるパラメトリックモデルを作成

▲Python Parts によるパラメトリックモデル

部材の各種数量計算で概算工事費を算出

鉄筋、型枠、コンクリートなどの構造数量から壁材や床材などの仕上げ数量まで、体積・面積・重量などさまざまな算出方法による構造部材の数量計算が行えるため、工事費の把握が可能です。

さまざまな表示による数量インジケータ

鉄筋量を数量表としてわかりやすく表現

配筋の際に設定した情報をもとに、鉄筋量の計算を行います。計算結果は数量表として表現され、項目は必要に応じてカスタマイズ可能です。鉄筋の種類ごとに、単位重量や1本あたりの質量、合計重量などが確認できます。

鉄筋形状リスト	数量計算式の定義	コンクリート量の数量計算

型枠形状をグラフィカル表示

柱、梁、スラブ、壁、基礎など、部材ごとに行った数量計算の結果を数量表として2D図面上に表示。数量計算書作成時に根拠図として利用できます。

型枠数量計算

工種別に仕上げ数量を算出

あらかじめ工種属性の割り当てを行うことで、工種別の仕上げ数量を算出できます。箇所数、長さ、面積、体積など、仕上げ材の種類によってさまざまな算出方法を使い分けられます。

工種	コンクリート工事　／　左官工事　／　組積工事　／　塗装工事　／　タイル工事　／　石工事　／　設備工事　／　型枠工事　／　 鉄筋工事、鉄骨工事　／　断熱工事　／　解体工事　／　新築工事　／　外構工事、植栽工事
項目	未仕上構造、仕上　／　部屋、階段　／　フィクスチャ　／　キープラン　／　プレキャスト　／　測量　／　手すり、フェンス　／　 コストマネージャー　／　オブジェクトマネージャー　／　都市設計　／　床面積

▲作成できる数量表の種類

数量インジケータ

数量インジケータにより、数量やグラフ化された工事費を図面に表示して視覚的に確認。属性ごとのグラフ表示も行えるので、設計の各段階における数量や工事費の推計を把握することができます。
*工事費の表示にはAllplan BCMとの連携が必要です。

多彩な作図機能を搭載し、2D図面と3Dモデルもスムーズに連携

2D図面上で外部ファイルを参照できるXRef機能、繰り返し利用する部材を定義して簡単に3Dモデルの作図が行えるスマートシンボル機能など、作図効率をアップする多彩な機能が用意されています。作成した3Dモデルから任意の断面図を切り出すこともできます。

▲高機能オブジェクトで3D空間を作成

3Dモデルから断面図を生成

作成した3Dモデルのセクション生成により、2D図面を確認できます。セクション生成時には、設定により自動的な寸法線・寸法値の付加も可能です。任意の場所でセクション生成が行えるので、断面図の作成に利用できます。

3Dモデルから切り出した2D図面

干渉チェック機能

コンポーネント間の非常に複雑なディティールを、簡単かつ迅速に衝突チェックできます。

DTM機能

DTM（デジタル地形モデル）機能を利用し、地形データを作成・編集することが可能です。DTM色機能により高さの間隔を色で表現したり、またコンター線を描画することもできます。都市計画機能と一緒に、地形で道路と街路も定義できます。

DTM（デジタル地形モデル）

XRef（外部参照）機能

図面にXRefファイルを挿入して、外部の図面ファイル（NDWファイル、またはDXF/DWG/DGNファイル）を参照できます。XRefファイルの表示は、リンク元の外部ファイルで行われた変更内容が反映されます。

XRef機能で同パターンのインテリアを配置

Architecture Shadows

セクション、ビュー、および隠線画像における建築物の影を、モデルから直接3次元建築物に生成。

レイアウト機能によるプレゼン資料の多彩な見せ方

レイアウトエディタを使用すれば、１つの3Dモデルをもとに複数の設計図書の作成が簡単に行えます。作成した数量表の配置も可能です。

ファイルを選択してレイアウト

表現力豊かなアニメーションの作成

3Dモデルをアニメーションで表現することにより、直感的で伝わりやすいプレゼンテーションが作成できます。モデルの透過設定、鉄筋ごとの色分け、建物の質感の表現など、思うままにカスタマイズできます。

透過設定された配筋モデルのアニメーション	アニメーション表現

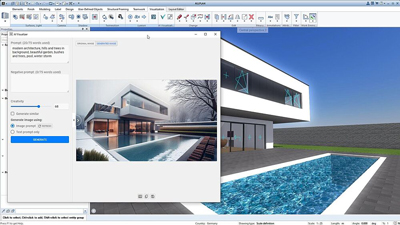

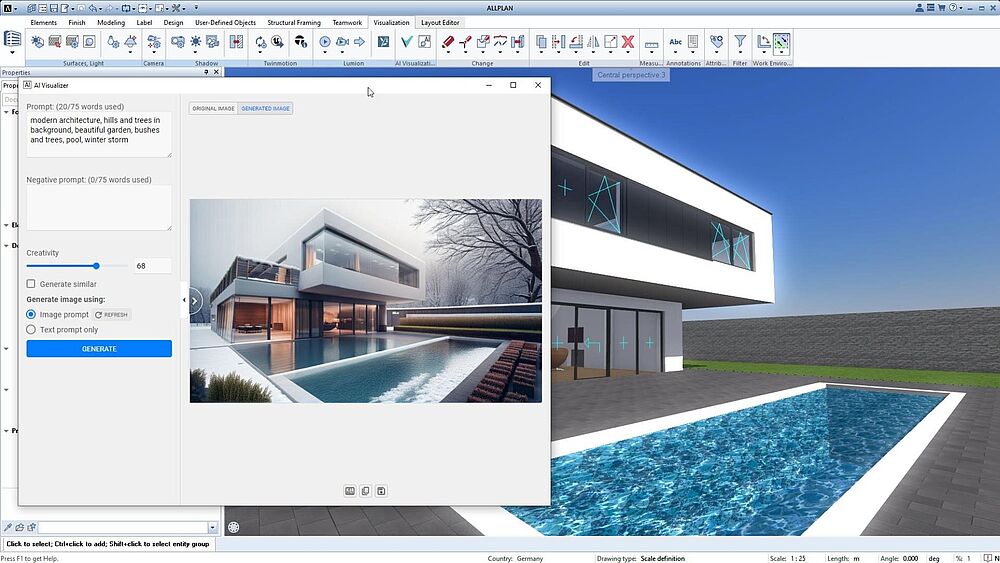

CineRender (Maxon社レンダラー)

アンビエントオクルージョンの追加・部屋の角など近接する部分で暗くなる効果に対応しています。

RealTimeレンダラー：ホワイトモデル

テクスチャや色の設定を考慮しないホワイトモデルが作成可能です。

CineRender (Maxon社レンダラー)	RealTimeレンダラー：ホワイトモデル

●BIMとVRの連携

Allplanで作成した建築・土木構造物を3DS形式でエクスポートし、UC-win/Roadへの連携が可能です。
この連携により、景観や周辺環境や道路の検討が行えるほか、合意形成のプロセスを経た計画と表現を行い、実務での活用を前提とした4D（施工）、5D（コスト）シミュレーションが表現できます。

関連ページ：IM＆VR - BIM/CIMによる建築土木設計ソリューション

●Allplanへの3次元情報連動

「橋脚の設計・3D配筋」、「橋台の設計・3D配筋」、「プラント基礎の設計・3D配筋」、「BOXカルバートの設計・3D配筋」、「擁壁の設計・3D配筋」、「マンホールの設計・3D配筋」、「柔構造樋門の設計・3D配筋」、「控え壁式擁壁の設計計算」、「RC下部工の設計・3D配筋」、「ラーメン橋脚の設計・3D配筋」、「開水路の設計・3D配筋」、「3D配筋CAD」の12製品については設計データをAllplan形式やIFC形式でインポートすることにより連携が可能です。
この連携により、UC-1シリーズで設計した躯体・鉄筋を3次元で表示し、直接編集できます。また、編集した鉄筋配置などを反映した2次元配筋図（平面図、断面図など）や鉄筋加工図、部材数量表の作成機能を行う事も可能です。 UC-1シリーズは順次Allplan連携／IFCエクスポートに対応予定です。

▲橋台の設計サンプル 　 （逆T型翼壁・受台あり（AUTOCHO1）） 　 上：3D配筋ビューワ　下：Allplan	▲擁壁の設計サンプル 　 （逆T型直接基礎（AUTOCHO1）） 　 上：3D配筋ビューワ　下：Allplan
