• 線分、円、円弧、楕円、楕円弧、放物線、クロソイド、ポリラインの作図
• 2次元平面上に作図した曲線を、押し出し、回転、スイープした3次元形状の作成
• 作成した3次元形状に対して、レイヤー、マテリアル等の設定
• DWGファイルからの、線分、曲線要素のインポート機能
• 3DS、DWGファイルへの、線要素、3次元形状のエクスポート機能

• モデリングの流れは、2次元カーブ（線分や円等）をスイープ操作（押し出し、スイープ、回転）することにより、3次元形状を作成。
• 作図可能な曲線として「線分（×4）・円・円弧・楕円・放物線・クロソイド」を用意。マウスによる作図だけでなく、コマンドラインからの数値入力にも対応。

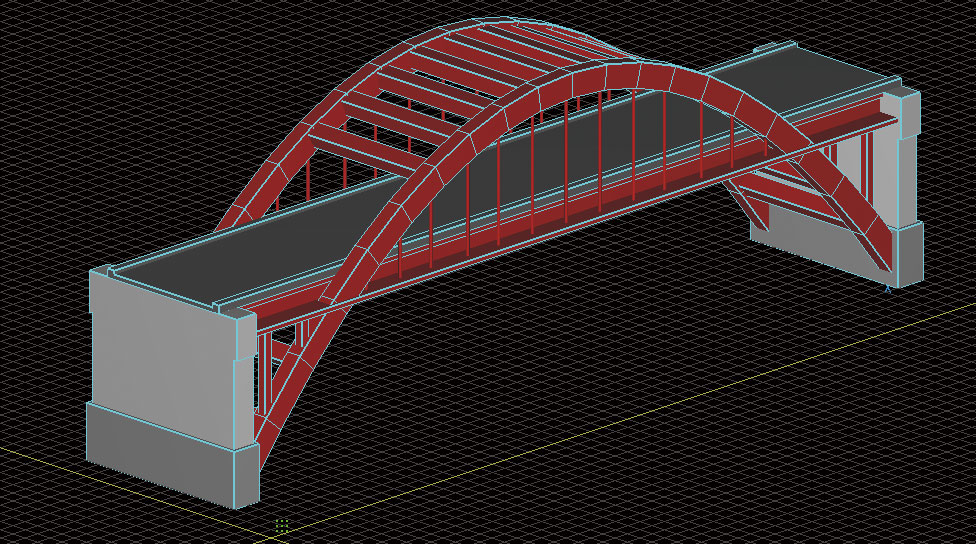

• 作成した形状に対し、編集操作（面取り、フィレット、オフセット）の処理を行うことも可能。これらの各操作を使用し、土木構造物の表現が可能。
• スイープのもととなった2次元形状や、作成・編集操作の履歴が残っているため、2次元形状や操作パラメータを変更することにより、形状の編集が可能。

モデリングの流れは、2次元カーブ（線分や円等）をスイープ操作（押し出し、スイープ、回転）することにより、3次元形状を作成します。

• 押し出し
  対象となるスケッチを選択し、ベクトル（押し出し量と方向）を指定。




▲スケッチの選択



▲押し出しベクトルの指定

• スイープ操作
  スケッチを任意の曲線に沿って押し出。対象となるスケッチと、スイープ曲線を事前に作成し、選択することでスケッチ図形を立体化。
• 回転体
  スケッチを任意の軸まわりに回転。対象となるスケッチと回転軸を選択し、回転量を指定することでスケッチ図形を立体化。

平面上に作図可能な曲線として「線分(×4)、円、円弧、楕円、放物線、クロソイド」を用紙しています。
これらの曲線はマウスによる作図だけでなく、コマンドラインからの数値入力にも対応しております。

▲線分（×4）

▲円

▲円弧

▲楕円

▲放物線

▲クロソイド

▲楕円のプロパティ

▲放物線のプロパティ

▲クロソイドのプロパティ

カーブ種類におけるドラッグハンドルでカーブの基本プロパティの編集が可能。各編集では、ユーザに簡単な操作になるように、3D空間上に情報を表示します。

• 面取り
  3Dモデルの辺を選択し、面取り量を指定することで角を切り落とします。




▲辺の選択



▲面取り量の指定

• フィレット
  3Dモデルの辺を選択し、フィレット半径を指定することで角丸めが行えます。
• オフセット
  3Dモデルの面を選択し、オフセット量を指定することで、面に接続されている辺に沿って押し出す（凹ませる）ことが可能です。

スケッチ図形を作成した後の、モデリング操作（立体化操作と編集操作）については、モデル毎に操作履歴として保存されており、モデル作成に使用した操作とそのパラメータが記録されております。モデル作成後にこれらのパラメータ変更すると、変更後のモデリング操作とパラメータでモデルを再生成します。

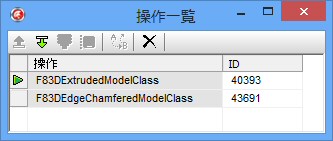

▲操作一覧（押し出し＋面取り）		▲押し出しパラメータ

• DXF、DWGの入出力機能を搭載しており、既存の2D図面ファイルの読み込みや、3D形状をポリフェースメッシュとして出力することが可能。
• 3DSファイルの出力機能を有しており、UC-win/Road等へのファイルをインポートすることも可能。

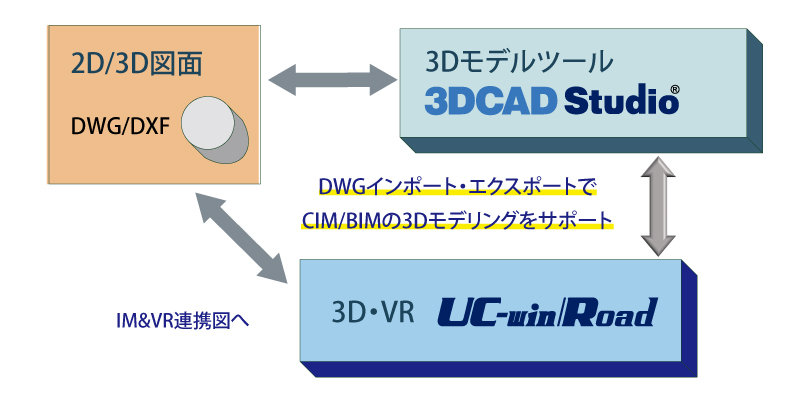

▲3DCAD Studio® CIM連携図	▲BIM/CIM&VRによる統合ソリューションの連携イメージ

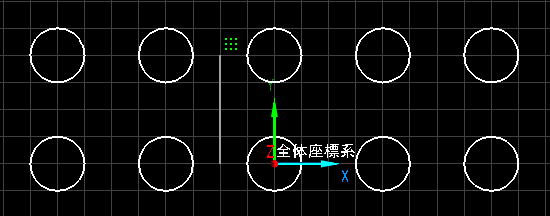

• XY平面上にX軸方向に円コマンドで円を5つ作成します。
• 矩形選択をします。
• コピーを選択します。
• 貼り付けをクリックします。全体座標系になっていることを確認し、エンターキーを押します。オフセットを指定するために、基準点と目標点をマウスで2回クリックします。 同様にして、もう一度貼り付けを行います。





• 押出しコマンドを実行し、作成したカーブを選択して、エンターキーを押します。
• 押出し長を-10と入力し、エンターキーを押します。

• XY平面にフーチングの外形をポリラインコマンドで作図します。





• 押出しコマンドを実行し、作成したカーブを選択して、エンターキーを押します。

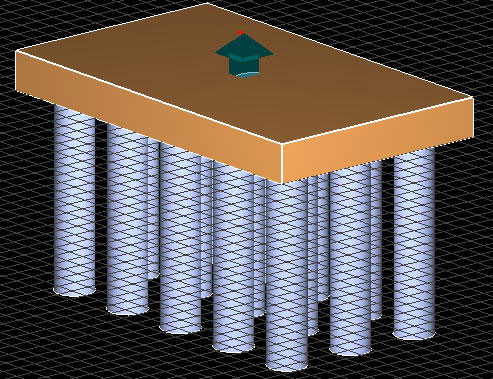

• 押出し長を2と入力し、エンターキーを押します。
• フーチング上面をZ=0とするために、基礎とフーチングの高さを移動します。
  基礎とフーチングのモデルをShiftを押しながらクリックして選択します。
• 移動コマンドを実行し、Z軸方向に-2だけ移動させます。




• フィルターグループ＞ 描画から、モデルの表示をいったん非表示にします。
• XY平面に 線分と 円弧のコマンドで柱の外形を作成します。
• 押出しコマンドを実行し、Shiftを押しながら1で作成したカーブを複数選択して、エンターキーを押します。
• フィルターグループ＞ 描画から、モデルの表示をオンに戻します。
• 押出し長に17を設定して、エンターキーを押します。

• 入力平面を、先ほど作成した柱の垂直部とします。
  フィルタ＞スナップで面にスナップが働くようになっているのを確認し、グリッド＞点入力をクリックして、柱前面の垂直部をクリックします。
• XZ平面で、梁の外形をポリラインで作図します。
  面、線へのスナップされてしまうのを防ぐために、スナップフィルターで面、線へのスナップを防ぐことをお勧めします。





• 押出しコマンドを実行し、作成した外形のポリラインを選択し、押し出し長を-4と入力して、エンターキーを押します。
• グリッド＞ リセットを押し、グリッドを初期状態に戻します。

モデルに対して、色を設定することができます。
