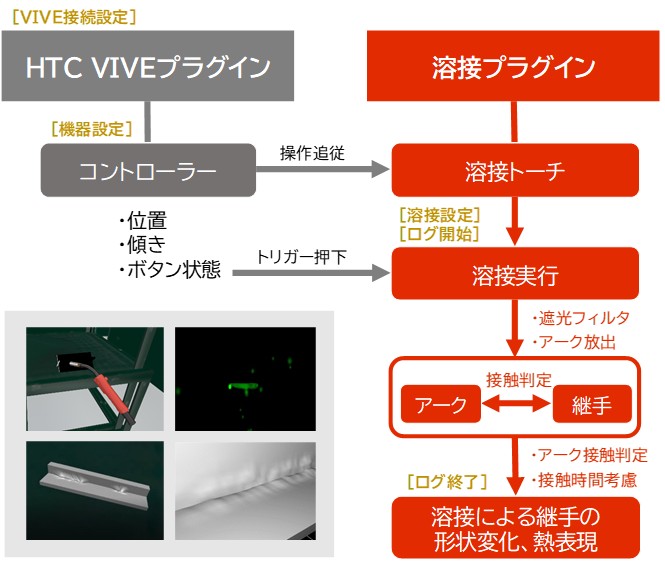

VIVEと接続を行った状態で、コントローラーの操作情報に基づき溶接トーチを可動します。
次に、溶接設定を行った状態で、コントローラーのトリガーを押下して溶接を開始します。溶接トーチから放出されるアークと十字継手モデルとの接触判定を行い、溶接による継手の形状変化と熱表現を再現します。また、必要に応じて溶接中のログを記録します。

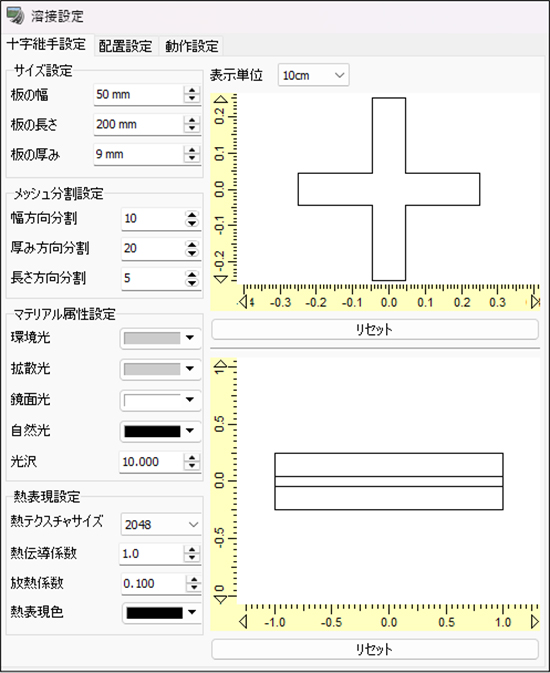

十字継手モデルのサイズ、メッシュ分割設定（分割数によって溶接後のモデル形状の詳細度が変化）、マテリアル属性を設定できます。

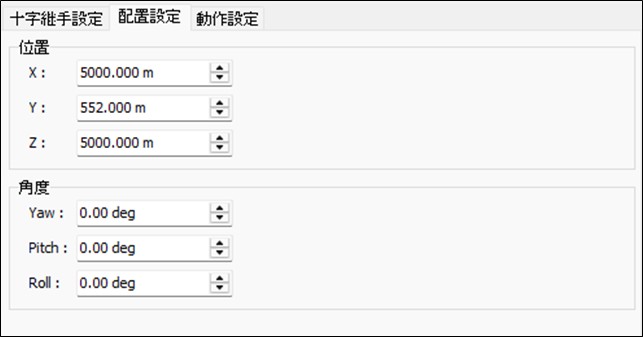

十字継手モデルの配置設定が行えます。

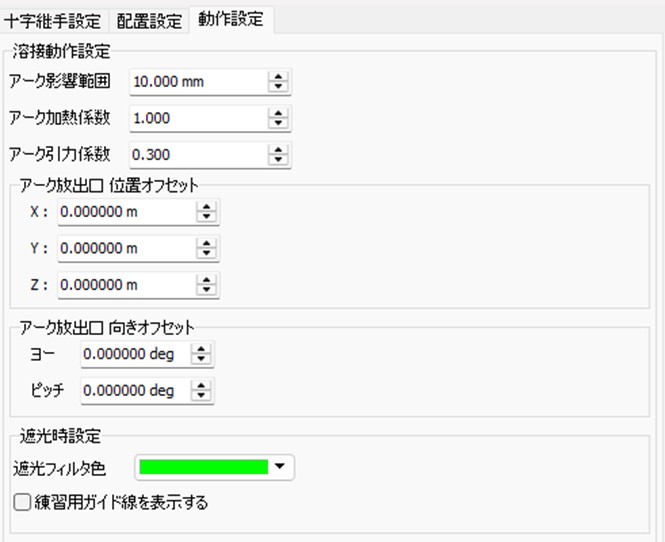

溶接中の動作設定を行います。
溶接アークの影響範囲等を自由に設定することで、アーク特性に応じた溶接シミュレーションが実行可能です。

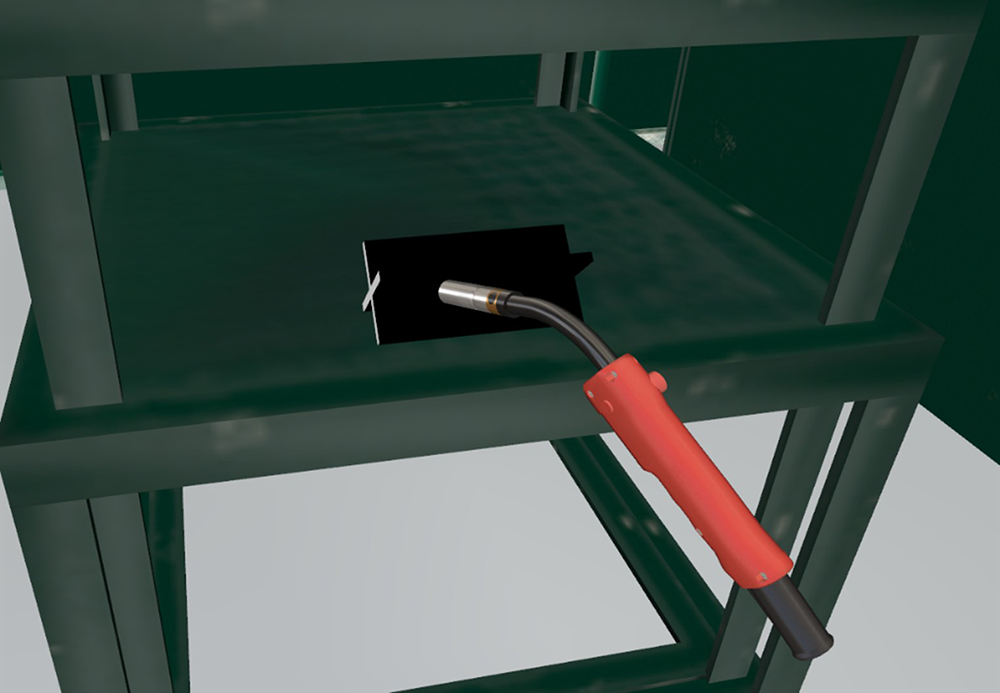

• 溶接実行前

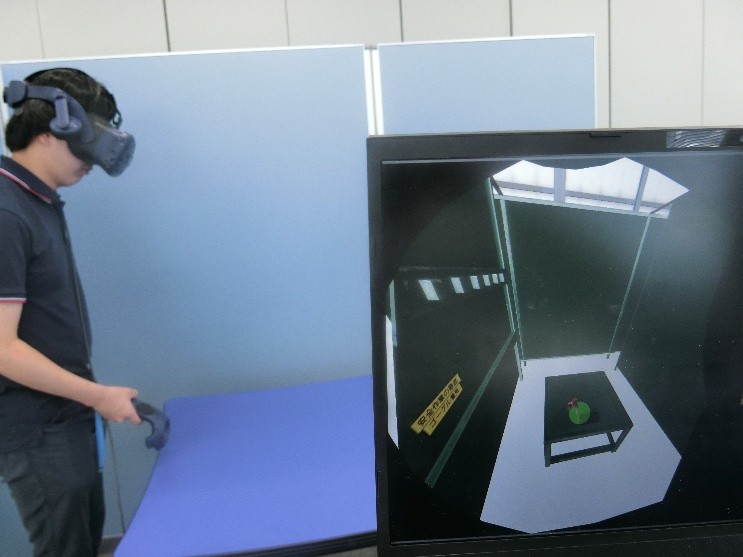

  溶接プラグインでは、VIVEコントローラーを溶接トーチとして扱うことが可能です。作成した十字継手モデルにトーチを近づけて、溶接開始位置まで配置を調整します。






• 溶接の実行方法

  VIVEコントローラーのトリガーを押下すると、溶接を開始します。コントローラーのトリガーを離すと溶接が終了し、遮光マスクの表現が解除されます。再度トリガーを押下すると、溶接を再開します。

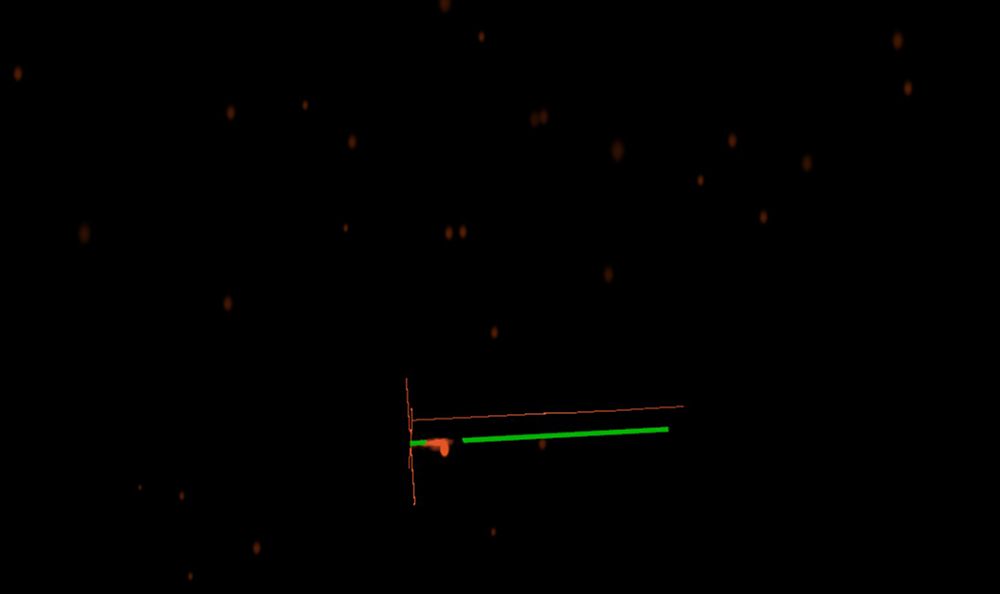

• 溶接時の画面

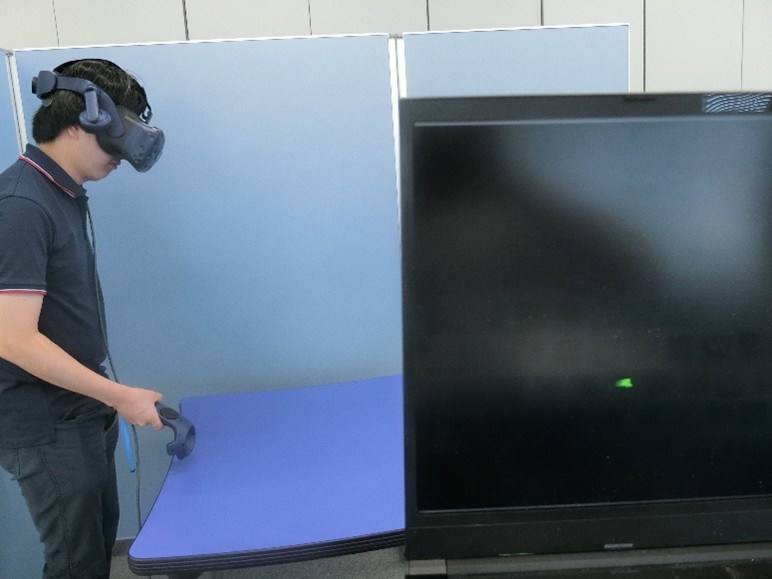

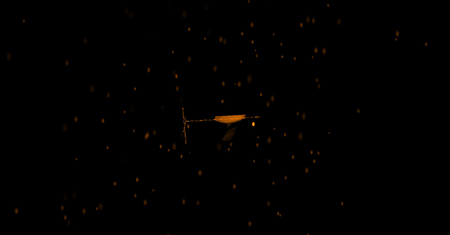

  溶接時は遮光マスクを模擬するため、画面全体が暗くなります。トーチから放出されるアークと火花、溶接された十字継手モデルのみが可視化されます。






溶接初心者の方向けに、練習用のガイドライン（黄緑色の線）を表示する機能も備えております。







• 十字継手モデルへの溶接

  十字継手モデルに溶接を行うには、アークと十字継手モデルとの接触が必要です。溶接時は遮光しているため、事前に溶接対象の位置を特定しておく必要があります。

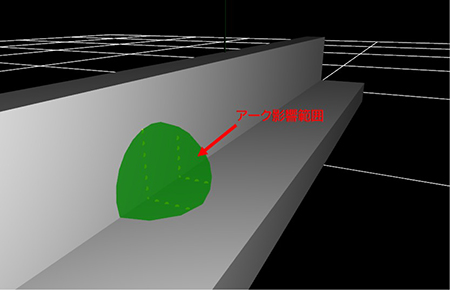

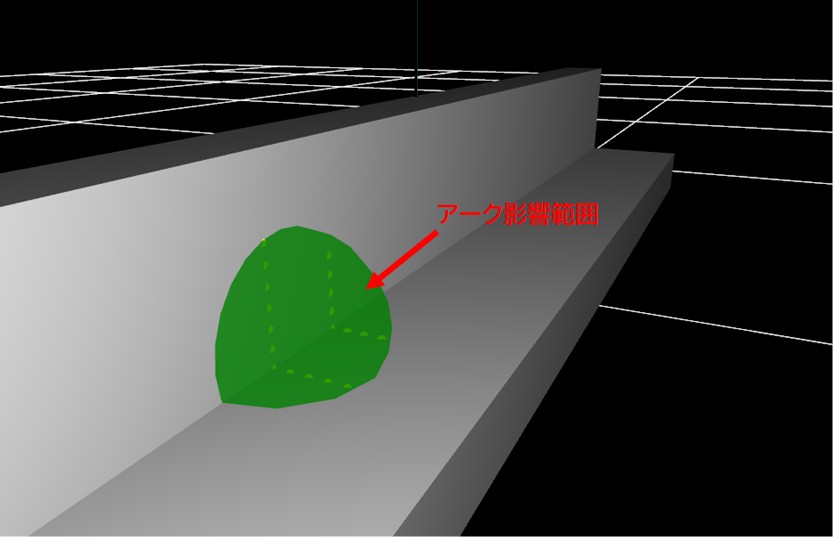

  また、必要に応じてアークの影響範囲やオフセットを調整することで、条件の異なるシミュレーションを行えます。詳細は[動作設定タブ]をご参照ください。

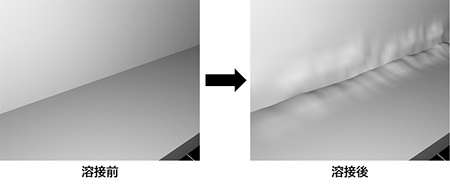

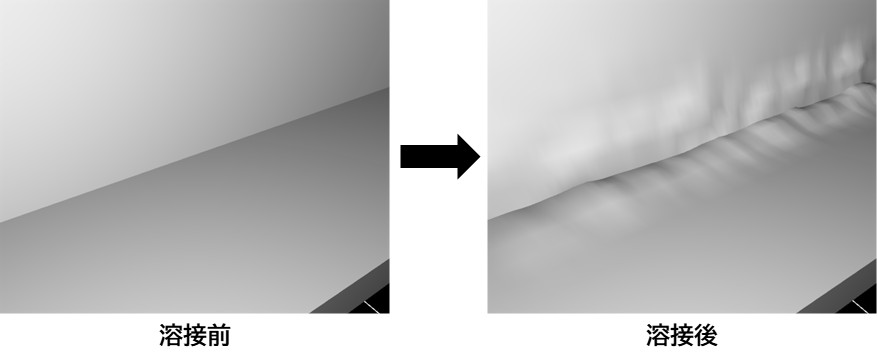

溶接後は、十字継手モデルの形状を確認できます。UC-win/Roadのメイン画面および溶接設定画面にてモデルの形状をご確認ください。

シミュレーションの時刻、溶接トーチ（VIVEコントローラー）の位置、ボタン押下状態等をログとして出力できます。
溶接開始から終了までのトーチの軌跡や速度等をログから分析可能となっております。
