UC-win/WCOMD Model

出力項目

モデルの破壊基準
荷重データ
- 動的荷重
- 動的波形データ
解析結果
ひび割れ結果
変位とひび割れ結果
- Step D244
鉄筋降伏結果
応力度結果
- Step D152
- Step D244
要素ひび割れ(開き)結果
- ひび割れ幅
要素の鉄筋降伏結果
ガウス点での結果
- Element 154，ガウス点13
- Element 156，ガウス点11

モデルの破壊基準

ひび割れ面に直行する引張ひずみに最大値(e_t):	3.00	(%)
ひび割れ面に平行な圧縮ひずみの最大値(e_c):	-1.00	(%)
ひび割れ面に平行なせん断ひずみの最大値(e_sh):	2.00	(%)

荷重データ

動的荷重

水平方向分割数:	80ステップ
地震時間間隔:	0.01 (秒)
ステップ数:	827ステップ
鉛直方向分割数:	5.00 x1.0e2
X方向最小値:	-11.49 x1.0e2
X方向最大値:	8.13 x1.0e2
第1ひび割れ:	ステップ89
第1鉄筋降伏:	ステップ151

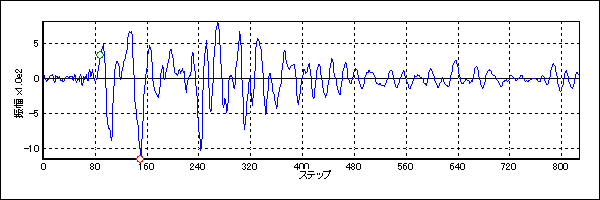

動的波形データ
ステップ	X方向の応答値	ステップ	X方向の応答値	ステップ	X方向の応答値	ステップ	X方向の応答値	ステップ	X方向の応答値
1	42.71	167	290.09	333	516.01	499	90.97	665	94.46
2	18.82	168	165.35	334	482.37	500	90.34	666	137.09
3	-16.80	169	10.96	335	440.37	501	91.18	667	163.09
4	-33.73	170	-99.29	336	396.90	502	110.04	668	177.16
5	-39.86	171	-140.07	337	321.68	503	120.75	669	169.85
6	-19.70	172	-165.48	338	172.28	504	106.18	670	141.20
7	-14.91	173	-199.75	339	-9.28	505	92.44	671	97.94
8	-7.52	174	-218.90	340	-181.06	506	89.29	672	43.68
9	18.90	175	-227.64	341	-332.47	507	89.33	673	-9.07
10	25.70	176	-251.24	342	-455.62	508	84.50	674	-48.34
11	39.23	177	-263.51	343	-517.99	509	74.68	675	-79.17
12	46.41	178	-245.03	344	-472.04	510	52.29	676	-111.09
13	44.23	179	-182.62	345	-343.69	511	25.24	677	-137.80
14	56.15	180	-54.47	346	-229.19	512	9.11	678	-145.07
15	12.05	181	62.03	347	-127.93	513	-24.36	679	-130.58
16	-32.89	182	108.70	348	-3.28	514	-64.97	680	-101.09
17	-54.56	183	151.70	349	73.58	515	-71.15	681	-64.76
18	-36.67	184	178.33	350	76.48	516	-73.04	682	-20.03
19	37.76	185	122.81	351	30.79	517	-86.86	683	26.12
20	29.53	186	34.82	352	-36.20	518	-80.01	684	65.23
21	13.06	187	-12.18	353	-106.47	519	-69.51	685	93.53
22	21.63	188	-3.53	354	-168.21	520	-77.20	686	104.87
23	19.24	189	58.63	355	-208.15	521	-89.75	687	108.86
24	35.53	190	133.85	356	-244.82	522	-99.71	688	118.52
25	10.29	191	173.17	357	-298.03	523	-106.64	689	123.48
26	-24.36	192	201.43	358	-349.57	524	-103.53	690	109.07
27	-33.18	193	251.16	359	-410.34	525	-102.82	691	84.42
28	-29.23	194	314.58	360	-421.60	526	-110.71	692	64.26
29	-17.72	195	374.35	361	-367.79	527	-100.76	693	49.90
30	-39.98	196	414.16	362	-304.16	528	-69.59	694	41.45
31	-39.98	197	415.38	363	-227.81	529	-45.23	695	41.58
32	-21.88	198	371.03	364	-163.21	530	-30.53	696	42.08
33	-21.13	199	306.64	365	-134.78	531	-10.79	697	29.19
34	9.16	200	249.98	366	-108.49	532	26.12	698	10.04
35	31.42	201	192.78	367	-39.40	533	67.33	699	-0.97
36	30.37	202	127.76	368	64.01	534	99.29	700	-12.60
37	22.39	203	78.25	369	175.01	535	114.91	701	-30.41
38	-1.05	204	65.48	370	278.12	536	120.58	702	-45.61
39	-6.22	205	70.31	371	356.71	537	120.58	703	-63.13
40	22.39	206	54.64	372	395.81	538	98.07	704	-85.97
41	35.20	207	46.07	373	375.02	539	61.91	705	-103.74
42	25.58	208	84.55	374	299.50	540	30.91	706	-115.71
43	23.48	209	119.91	375	224.78	541	-6.47	707	-112.18
44	23.31	210	122.64	376	191.18	542	-62.29	708	-79.55
45	-13.23	211	89.21	377	174.05	543	-103.49	709	-51.16
46	-34.69	212	68.21	378	148.72	544	-119.99	710	-47.42
47	-3.95	213	109.45	379	134.40	545	-132.30	711	-43.85
48	51.20	214	147.42	380	145.61	546	-124.70	712	-33.81
49	40.53	215	107.31	381	157.16	547	-92.65	713	-24.28
50	-31.00	216	87.86	382	168.25	548	-67.03	714	-20.24
51	-56.91	217	100.59	383	179.30	549	-47.50	715	-30.62
52	-19.19	218	4.87	384	182.15	550	-17.43	716	-46.37
53	5.96	219	-147.63	385	189.00	551	15.83	717	-42.97
54	-18.69	220	-192.32	386	200.97	552	31.08	718	-22.72
55	-35.99	221	-133.85	387	200.05	553	48.34	719	0.42
56	17.30	222	-58.97	388	165.19	554	86.44	720	25.03
57	59.30	223	-27.93	389	86.39	555	113.86	721	39.35
58	0.13	224	-2.23	390	-38.81	556	111.59	722	38.98
59	-84.42	225	40.91	391	-190.97	557	89.12	723	38.68
60	-98.28	226	41.24	392	-321.68	558	53.80	724	35.49
61	-19.36	227	43.13	393	-376.36	559	10.00	725	20.58
62	33.98	228	148.26	394	-338.65	560	-24.28	726	5.08
63	-3.07	229	289.13	395	-261.95	561	-45.19	727	-2.27
64	-12.14	230	366.87	396	-185.30	562	-67.96	728	-13.82
65	31.71	231	343.69	397	-116.00	563	-95.68	729	-30.41
66	63.55	232	246.33	398	-69.51	564	-121.09	730	-30.53
67	42.80	233	150.15	399	-26.92	565	-137.63	731	-19.91
68	-22.09	234	58.76	400	22.81	566	-139.31	732	-13.40
69	-29.57	235	-42.59	401	81.31	567	-121.55	733	-6.55
70	63.25	236	-174.17	402	124.57	568	-86.14	734	1.13
71	122.39	237	-338.02	403	121.09	569	-54.94	735	14.95
72	71.44	238	-495.68	404	86.86	570	-39.31	736	34.31
73	22.47	239	-619.96	405	73.00	571	-19.49	737	44.48
74	60.94	240	-716.35	406	89.42	572	11.76	738	44.90
75	129.78	241	-811.78	407	111.22	573	35.87	739	39.82
76	117.18	242	-926.31	408	145.70	574	33.81	740	20.12
77	22.05	243	-1021.61	409	194.33	575	21.71	741	-3.74
78	-32.17	244	-982.42	410	216.47	576	28.69	742	-16.76
79	-1.89	245	-737.94	411	172.07	577	48.09	743	-28.77
80	34.02	246	-355.87	412	83.66	578	52.46	744	-38.14
81	16.34	247	41.66	413	-16.04	579	39.94	745	-35.49
82	-7.18	248	310.67	414	-118.61	580	35.87	746	-35.53
83	14.57	249	340.75	415	-203.74	581	32.30	747	-42.21
84	73.84	250	385.56	416	-255.78	582	21.17	748	-40.99
85	155.27	251	546.08	417	-280.94	583	16.34	749	-30.49
86	239.15	252	511.43	418	-267.50	584	12.14	750	-24.65
87	292.15	253	320.96	419	-189.84	585	-5.67	751	-24.74
88	325.21	254	150.70	420	-74.00	586	-34.23	752	-20.79
89	369.52	255	-29.95	421	25.45	587	-56.49	753	-8.99
90	413.28	256	-240.58	422	93.87	588	-67.03	754	-1.09
91	445.87	257	-402.86	423	145.57	589	-74.93	755	-2.81
92	484.43	258	-466.79	424	184.42	590	-85.34	756	-2.77
93	465.23	259	-453.35	425	202.15	591	-96.18	757	-0.42
94	312.35	260	-346.71	426	192.49	592	-85.01	758	-1.34
95	115.96	261	-163.30	427	156.53	593	-38.72	759	-1.51
96	-46.87	262	38.09	428	90.68	594	23.18	760	-1.30
97	-221.89	263	227.26	429	11.63	595	76.99	761	-7.43
98	-459.56	264	385.31	430	-57.62	596	118.57	762	-20.24
99	-636.68	265	549.07	431	-115.29	597	145.24	763	-33.35
100	-697.20	266	663.22	432	-159.85	598	143.51	764	-40.49
101	-707.24	267	724.50	433	-191.39	599	119.24	765	-45.32
102	-715.97	268	787.33	434	-222.73	600	95.84	766	-48.17
103	-750.16	269	813.08	435	-258.17	601	76.31	767	-36.88
104	-822.74	270	760.45	436	-263.21	602	47.42	768	-8.95
105	-882.80	271	658.81	437	-220.50	603	7.35	769	21.55
106	-780.23	272	535.84	438	-167.87	604	-30.58	770	42.42
107	-491.48	273	409.16	439	-119.62	605	-56.36	771	46.79
108	-193.07	274	284.26	440	-53.26	606	-68.33	772	30.07
109	-5.00	275	110.08	441	31.88	607	-78.92	773	0.76
110	91.48	276	-135.83	442	120.12	608	-108.40	774	-29.48
111	187.19	277	-343.31	443	203.03	609	-134.82	775	-54.39
112	247.76	278	-408.45	444	260.48	610	-124.53	776	-71.27
113	248.85	279	-341.63	445	279.59	611	-89.88	777	-83.54
114	247.30	280	-277.45	446	262.00	612	-64.13	778	-87.49
115	240.28	281	-306.85	447	199.88	613	-50.57	779	-72.20
116	204.33	282	-410.05	448	111.76	614	-30.95	780	-40.15
117	135.45	283	-480.98	449	39.82	615	-1.22	781	-2.14
118	43.81	284	-424.41	450	4.49	616	12.89	782	42.67
119	-13.86	285	-258.64	451	-4.58	617	-4.62	783	96.77
120	20.29	286	-77.28	452	-28.52	618	-37.80	784	146.96
121	86.56	287	27.43	453	-88.16	619	-65.69	785	183.41
122	135.20	288	35.20	454	-148.51	620	-79.30	786	205.38
123	186.77	289	41.37	455	-181.90	621	-87.32	787	212.14
124	229.66	290	42.50	456	-206.14	622	-96.98	788	206.22
125	265.78	291	3.36	457	-234.02	623	-105.92	789	189.67
126	295.72	292	-40.07	458	-233.10	624	-116.38	790	157.67
127	321.85	293	-77.83	459	-170.02	625	-117.39	791	110.33
128	366.58	294	-121.13	460	-72.32	626	-97.10	792	58.17
129	447.43	295	-137.30	461	16.63	627	-61.49	793	2.60
130	548.65	296	-48.17	462	83.12	628	-20.54	794	-55.10
131	631.60	297	114.45	463	131.84	629	26.04	795	-103.19
132	664.23	298	231.42	464	170.86	630	76.69	796	-140.57
133	658.81	299	274.26	465	204.92	631	125.24	797	-170.60
134	650.12	300	322.43	466	223.10	632	174.68	798	-179.51
135	658.64	301	459.94	467	206.98	633	219.70	799	-159.26
136	663.47	302	612.07	468	169.76	634	242.21	800	-125.71
137	595.22	303	672.55	469	113.78	635	246.16	801	-93.53
138	416.18	304	585.73	470	34.69	636	249.44	802	-67.58
139	168.97	305	367.42	471	-17.30	637	250.45	803	-31.12
140	-79.59	306	102.10	472	-39.35	638	229.03	804	20.50
141	-282.74	307	-155.65	473	-52.96	639	182.70	805	65.48
142	-405.05	308	-386.27	474	-64.26	640	131.54	806	92.99
143	-481.03	309	-578.05	475	-68.84	641	84.71	807	107.31
144	-551.04	310	-707.66	476	-40.91	642	37.42	808	97.65
145	-621.10	311	-720.47	477	6.38	643	-8.53	809	57.92
146	-716.73	312	-593.50	478	47.96	644	-46.24	810	11.26
147	-832.02	313	-452.30	479	82.78	645	-68.21	811	-28.60
148	-948.78	314	-361.24	480	106.22	646	-77.66	812	-64.60
149	-1068.44	315	-273.67	481	123.02	647	-77.70	813	-92.44
150	-1148.78	316	-176.69	482	135.45	648	-67.54	814	-113.82
151	-1137.65	317	-88.62	483	125.12	649	-55.99	815	-134.06
152	-987.21	318	4.91	484	93.70	650	-45.70	816	-142.21
153	-731.18	319	18.48	485	59.09	651	-28.73	817	-129.02
154	-484.81	320	-120.25	486	26.00	652	-13.23	818	-98.03
155	-291.65	321	-295.09	487	-18.56	653	-18.73	819	-54.60
156	-135.45	322	-386.06	488	-66.15	654	-31.00	820	-6.76
157	-27.09	323	-335.58	489	-93.62	655	-31.50	821	32.89
158	31.33	324	-205.04	490	-117.94	656	-32.84	822	60.73
159	98.15	325	-106.30	491	-146.66	657	-49.06	823	78.54
160	208.49	326	13.06	492	-144.65	658	-64.72	824	82.91
161	314.75	327	194.92	493	-127.18	659	-61.32	825	72.53
162	390.73	328	386.78	494	-94.04	660	-44.35	826	58.80
163	455.32	329	518.07	495	-41.66	661	-34.65	827	43.22
164	473.26	330	559.82	496	2.69	662	-35.66	0	0
165	428.32	331	566.08	497	39.31	663	-16.67	0	0
166	365.95	332	547.64	498	72.58	664	34.73	0	0

解析結果

応力度

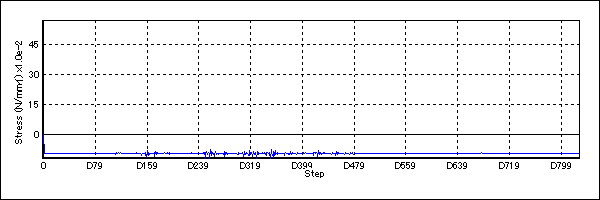

平均応力度

水平方向分割数:	80ステップ
鉛直方向分割数:	15.00 x1.0e-2 (N/mm²)
最小値:	-12.15 x1.0e-2 (N/mm²)
最大値:	0.00 x1.0e-2 (N/mm²)

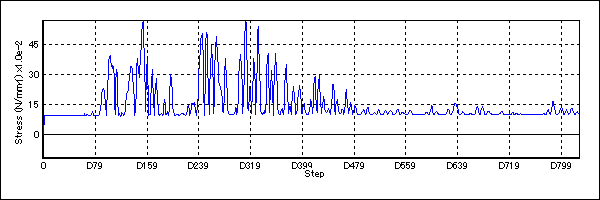

偏差応力度

水平方向分割数:	80ステップ
鉛直方向分割数:	15.00 x1.0e-2 (N/mm²)
最小値:	0.00 x1.0e-2 (N/mm²)
最大値:	56.65 x1.0e-2 (N/mm²)

ひずみ

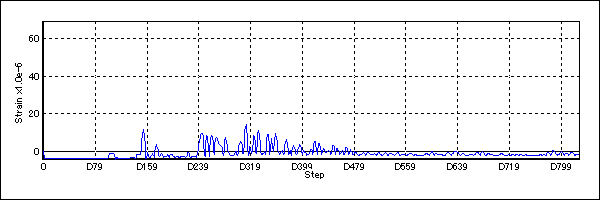

平均ひずみ

水平方向分割数:	80ステップ
鉛直方向分割数:	20.00 x1.0e-6
最小値:	-4.10 x1.0e-6
最大値:	14.15 x1.0e-6

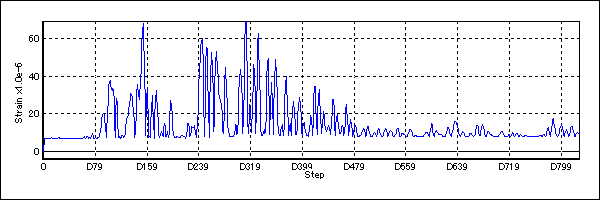

偏差ひずみ

水平方向分割数:	80ステップ
鉛直方向分割数:	20.00 x1.0e-6
最小値:	-0.10 x1.0e-6
最大値:	69.03 x1.0e-6

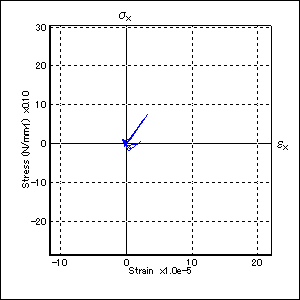

Stress/Strain

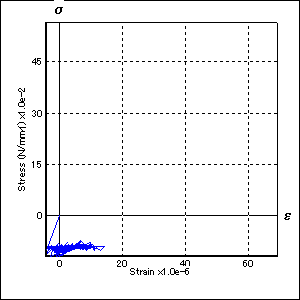

平均応力度/平均ひずみ

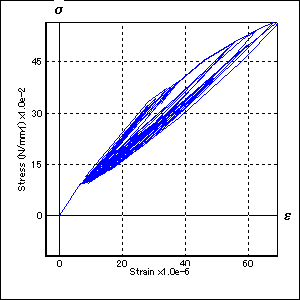

偏差応力度/偏差ひずみ

水平方向分割数:	20.00 x1.0e-6
最小値:	-4.10 x1.0e-6
最大値:	14.15 x1.0e-6
鉛直方向分割数:	15.00 x1.0e-2 (N/mm²)
最小値:	-12.15 x1.0e-2 (N/mm²)
最大値:	0.00 x1.0e-2 (N/mm²)

水平方向分割数:	20.00 x1.0e-6
最小値:	-0.10 x1.0e-6
最大値:	69.03 x1.0e-6
鉛直方向分割数:	15.00 x1.0e-2 (N/mm²)
最小値:	0.00 x1.0e-2 (N/mm²)
最大値:	56.65 x1.0e-2 (N/mm²)

ひび割れ結果

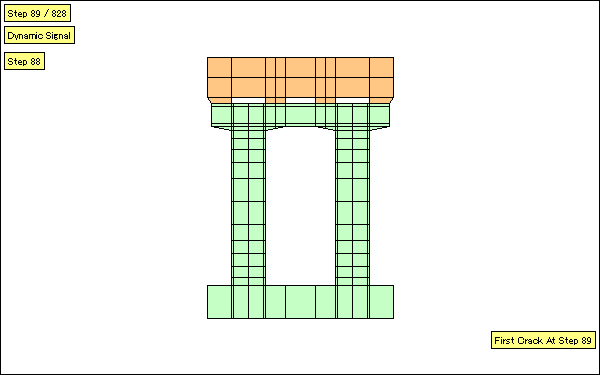

Step D88

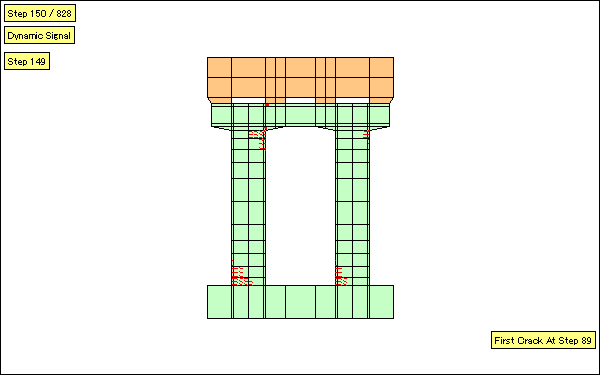

Step D149

Step D304

Step D312

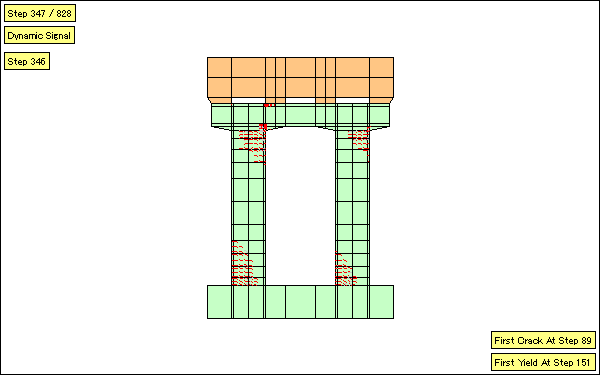

Step D332

Step D346

Step D374

Step D425

Step D734

変位とひび割れ結果

Step D244

鉄筋降伏結果

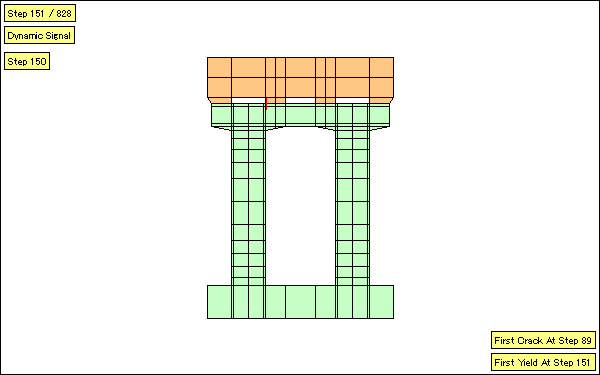

Step D150

Step D152

Step D174

応力度結果

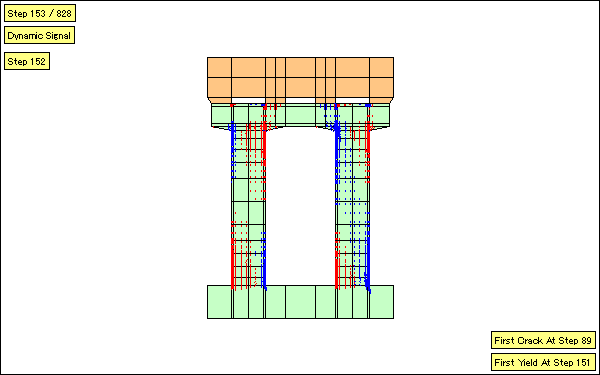

Step D152

Step D244

要素ひび割れ(開き)結果

ひび割れ幅

要素の平均ひび割れ23，ステップ150

31	21	11
32	22	12
33	23	13

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	5.98e-4	-5.83e-6	0	0	-6.70e-5	173.00
12	5.59e-4	-2.46e-6	-3.12e-5	0	-3.12e-5	174.00
13	5.41e-4	-2.85e-6	6.95e-5	0	6.95e-5	164.00
21	5.60e-4	8.34e-7	-8.91e-5	0	-8.91e-5	177.00
22	5.82e-4	-2.47e-6	-1.11e-5	0	-1.11e-5	175.00
23	6.20e-4	-2.24e-6	1.01e-4	0	1.01e-4	164.00
31	5.37e-4	3.84e-6	-9.53e-5	0	-9.53e-5	1.00
32	6.18e-4	-2.74e-6	1.13e-5	0	1.13e-5	175.00
33	7.09e-4	-1.36e-6	1.31e-4	0	1.31e-4	164.00

要素の平均ひび割れ23，ステップ245

31	21	11
32	22	12
33	23	13

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	8.22e-4	-2.03e-6	0	0	9.28e-6	173.00
12	8.08e-4	-3.48e-7	-7.04e-5	0	-7.04e-5	174.00
13	8.04e-4	-9.58e-8	1.25e-4	0	1.25e-4	164.00
21	8.57e-4	1.86e-7	-3.62e-5	0	-3.62e-5	177.00
22	8.66e-4	-2.53e-7	-4.79e-5	0	-4.79e-5	175.00
23	8.83e-4	-9.19e-8	1.56e-4	0	1.56e-4	164.00
31	9.07e-4	6.13e-7	-8.14e-5	0	-8.14e-5	1.00
32	9.38e-4	-4.93e-7	-2.29e-5	0	-2.29e-5	175.00
33	9.76e-4	2.55e-8	1.86e-4	0	1.86e-4	164.00

要素の平均ひび割れ28，ステップ305

31	21	11
32	22	12
33	23	13

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	5.94e-4	-1.99e-6	1.94e-5	0	1.94e-5	0
12	6.37e-4	-1.03e-6	3.58e-5	0	3.58e-5	4.00
13	6.92e-4	-7.64e-7	-1.26e-4	0	-1.26e-4	16.00
21	5.63e-4	-8.77e-7	2.23e-5	0	2.23e-5	3.00
22	5.84e-4	-9.51e-7	3.27e-5	0	3.27e-5	5.00
23	6.16e-4	-1.43e-6	-9.15e-5	0	-9.15e-5	16.00
31	5.45e-4	-2.06e-6	3.19e-5	0	3.19e-5	5.00
32	5.36e-4	3.36e-6	1.06e-4	0	1.06e-4	2.00
33	5.48e-4	-1.59e-7	-7.87e-5	0	-7.87e-5	17.00

要素の平均ひび割れ29，ステップ150

31	21	11
32	22	12
33	23	13

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	3.84e-4	-4.77e-6	-7.75e-5	0	-7.75e-5	173.00
12	4.64e-4	-2.87e-7	-1.17e-4	0	-1.17e-4	176.00
13	5.70e-4	-4.81e-6	6.01e-5	0	6.01e-5	163.00
21	3.74e-4	3.20e-7	-7.30e-5	0	-7.30e-5	176.00
22	4.90e-4	-1.59e-6	-9.77e-5	0	-9.77e-5	176.00
23	6.26e-4	-6.32e-6	7.96e-5	0	7.96e-5	163.00
31	3.77e-4	2.46e-6	-6.99e-5	0	-6.99e-5	0
32	5.27e-4	-4.13e-6	-5.68e-5	0	-5.68e-5	175.00
33	6.91e-4	-7.69e-6	9.49e-5	0	9.49e-5	163.00

要素の平均ひび割れ29，ステップ245

31	21	11
32	22	12
33	23	13

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	7.94e-4	-6.81e-6	-1.35e-4	0	-1.35e-4	173.00
12	7.62e-4	6.16e-6	-1.82e-4	0	-1.82e-4	176.00
13	7.74e-4	-9.07e-6	6.74e-5	0	6.74e-5	163.00
21	7.81e-4	-2.53e-7	-1.12e-4	0	-1.12e-4	176.00
22	8.11e-4	2.66e-6	-1.24e-4	0	-1.24e-4	176.00
23	8.69e-4	-7.58e-6	1.17e-4	0	1.17e-4	163.00
31	7.96e-4	-1.56e-6	-9.36e-5	0	-9.36e-5	0
32	8.81e-4	-1.56e-6	-3.02e-5	0	-3.02e-5	175.00
33	9.85e-4	-5.47e-6	1.64e-4	0	1.64e-4	163.00

要素の平均ひび割れ34，ステップ305

13	23	33
12	22	32
11	21	31

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	6.36e-4	2.05e-6	-1.09e-4	0	-1.09e-4	15.00
12	6.28e-4	2.39e-6	1.02e-4	0	1.02e-4	2.00
13	6.32e-4	-6.52e-7	1.61e-5	0	1.61e-5	4.00
21	6.99e-4	1.45e-6	-1.29e-4	0	-1.29e-4	15.00
22	6.78e-4	-1.11e-6	3.89e-5	0	3.89e-5	4.00
23	6.61e-4	-9.89e-10	2.52e-5	0	2.52e-5	2.00
31	7.70e-4	1.99e-6	-1.59e-4	0	-1.59e-4	15.00
32	7.33e-4	-1.68e-6	2.43e-5	0	2.43e-5	3.00
33	7.01e-4	-1.17e-6	9.87e-6	0	9.87e-6	1.00

要素の平均ひび割れ143，ステップ305

31	21	11
32	22	12
33	23	13

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	4.02e-4	1.84e-4	2.88e-4	9.10e-5	-2.92e-4	147.00
12	5.16e-4	-1.15e-5	1.07e-4	0	1.07e-4	175.00
13	5.48e-4	-1.13e-5	1.72e-4	0	1.72e-4	4.00
21	6.44e-4	5.86e-5	-4.38e-5	0	-4.38e-5	21.00
22	5.39e-4	-3.40e-6	7.97e-5	0	7.97e-5	4.00
23	4.84e-4	-1.35e-6	1.08e-4	0	1.08e-4	1.00
31	9.21e-4	-2.53e-5	1.92e-4	0	1.92e-4	21.00
32	6.44e-4	-6.40e-7	1.65e-4	0	1.65e-4	6.00
33	5.07e-4	-1.96e-6	3.47e-5	0	3.47e-5	178.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)
11	4.56e-4	1.30e-4	18.00

要素の平均ひび割れ148，ステップ150

31	21	11
32	22	12
33	23	13

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	8.66e-4	-3.40e-5	0	0	-4.57e-5	157.00
12	5.98e-4	-9.33e-6	-1.04e-4	0	-1.04e-4	173.00
13	4.31e-4	3.91e-6	-1.23e-4	0	-1.23e-4	3.00
21	6.35e-4	3.81e-5	1.40e-4	0	1.40e-4	156.00
22	5.42e-4	-5.40e-6	-5.55e-5	0	-5.55e-5	175.00
23	4.83e-4	6.60e-6	-1.57e-4	0	-1.57e-4	178.00
31	4.98e-4	7.83e-5	-2.36e-4	0	3.48e-4	13.00
32	5.56e-4	-9.22e-6	-2.80e-5	0	-2.80e-5	0
33	6.06e-4	5.49e-7	-1.82e-4	0	-1.82e-4	174.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)
31	4.55e-4	1.22e-4	155.00

要素の平均ひび割れ149，ステップ89

31	21	11
32	22	12
33	23	13

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
31	1.06e-4	1.43e-6	0	0	2.29e-6	22.00

要素の平均ひび割れ149，ステップ305

31	21	11
32	22	12
33	23	13

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	6.53e-4	5.31e-5	1.50e-4	0	-5.27e-4	167.00
12	6.43e-4	-1.54e-5	-2.73e-5	0	-2.73e-5	178.00
13	6.22e-4	3.80e-6	-1.35e-4	0	-1.35e-4	8.00
21	7.01e-4	5.39e-5	-1.49e-4	0	-1.49e-4	23.00
22	6.37e-4	4.74e-6	4.56e-5	0	4.56e-5	4.00
23	6.06e-4	-4.66e-7	-7.83e-5	0	-7.83e-5	0
31	9.68e-4	-7.07e-5	1.98e-4	0	1.98e-4	22.00
32	7.42e-4	7.84e-6	1.80e-4	0	1.80e-4	6.00
33	6.86e-4	-7.83e-6	-7.50e-5	0	-7.50e-5	176.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)
11	5.15e-4	1.91e-4	23.00

要素の平均ひび割れ150，ステップ735

31	21	11
32	22	12
33	23	13

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
13	1.17e-4	-1.23e-5	0	0	2.38e-5	176.00
23	1.23e-4	-9.34e-6	0	0	-3.79e-7	5.00
33	1.06e-4	-6.04e-6	0	0	-4.98e-6	11.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)

要素の平均ひび割れ151，ステップ735

31	21	11
32	22	12
33	23	13

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
13	1.17e-4	-1.23e-5	0	0	2.38e-5	176.00
23	1.23e-4	-9.34e-6	0	0	-3.79e-7	5.00
33	1.06e-4	-6.04e-6	0	0	-4.98e-6	11.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)

要素の平均ひび割れ154，ステップ150

13	23	33
12	22	32
11	21	31

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	1.39e-4	-1.99e-6	0	0	7.58e-6	175.00
12	1.51e-4	-3.50e-6	0	0	1.67e-6	4.00
13	1.80e-4	3.78e-5	0	0	-1.53e-5	162.00
21	1.21e-4	-3.34e-6	0	0	4.97e-8	0
22	1.87e-4	1.21e-6	0	0	-2.60e-6	176.00
23	2.99e-4	1.89e-5	-2.49e-5	0	-2.49e-5	158.00
31	1.19e-4	-5.50e-6	0	0	7.77e-6	2.00
32	2.43e-4	7.68e-7	0	0	-1.66e-5	172.00
33	4.32e-4	1.59e-6	-3.95e-5	0	-3.95e-5	157.00

要素の平均ひび割れ154，ステップ245

13	23	33
12	22	32
11	21	31

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	7.86e-4	-9.91e-6	-2.49e-4	0	-2.49e-4	175.00
12	6.97e-4	-4.35e-5	-7.48e-5	0	-7.48e-5	4.00
13	6.34e-4	5.41e-5	-1.36e-4	0	4.27e-4	11.00
21	6.47e-4	1.04e-5	-2.00e-4	0	-2.00e-4	0
22	7.11e-4	-3.95e-6	-1.03e-4	0	-1.03e-4	176.00
23	8.56e-4	5.74e-5	3.32e-5	0	3.32e-5	158.00
31	6.55e-4	3.82e-6	-7.43e-5	0	-7.43e-5	2.00
32	8.66e-4	1.33e-5	-2.26e-4	0	-2.26e-4	172.00
33	1.30e-3	-4.56e-5	-3.28e-4	0	-3.28e-4	157.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)
11	6.20e-4	1.56e-4	138.00
13	5.52e-4	1.37e-4	162.00
21	4.68e-4	1.90e-4	139.00

要素の平均ひび割れ159，ステップ245

31	21	11
32	22	12
33	23	13

First 2-way Crack (active)

	平均直ひずみ		平均せん断ひずみ
ガウス点	E_x	E_y	G_xx	G_yy	G_xy	ひび割れ発生角度 (deg)
11	4.90e-4	-3.92e-6	0	0	-3.60e-5	156.00
12	5.52e-4	6.63e-6	-1.30e-4	0	-1.30e-4	157.00
13	6.30e-4	5.48e-5	-6.79e-5	0	-6.79e-5	149.00
21	4.52e-4	3.48e-5	1.99e-5	0	1.99e-5	162.00
22	4.08e-4	1.03e-4	-1.87e-4	0	1.03e-4	5.00
23	2.25e-4	3.64e-4	8.47e-5	1.44e-4	2.26e-4	120.00
31	2.87e-4	4.66e-5	2.88e-5	0	2.88e-5	170.00
32	2.85e-4	2.59e-5	-2.08e-4	0	3.21e-4	43.00
33	-1.28e-4	4.68e-4	0	3.63e-6	2.17e-4	127.00

Second 2-way Crack (dormant)

	平均直ひずみ
ガウス点	E_x	E_y	ひび割れ発生角度 (deg)
13	5.12e-4	1.73e-4	119.00
22	4.27e-4	8.39e-5	161.00
23	3.66e-4	2.23e-4	152.00
31	1.54e-4	1.79e-4	126.00
32	1.98e-4	1.13e-4	166.00
33	-1.07e-4	4.48e-4	138.00

要素の鉄筋降伏結果

Element 178，ステップ175

31	21	11
32	22	12
33	23	13

ガウス点	X方向ひずみ	X方向応力度 (N/mm²)	Y方向ひずみ	Y方向応力度 (N/mm²)
11	-1.98e-5	-3.96	-1.84e-4	-34.24

Element 215，ステップ151

31	21	11
32	22	12
33	23	13

ガウス点	X方向ひずみ	X方向応力度 (N/mm²)	Y方向ひずみ	Y方向応力度 (N/mm²)
31	-4.79e-6	-9.57e-1	1.85e-4	34.57

Element 215，ステップ175

31	21	11
32	22	12
33	23	13

ガウス点	X方向ひずみ	X方向応力度 (N/mm²)	Y方向ひずみ	Y方向応力度 (N/mm²)
21	2.14e-8	4.28e-3	3.70e-4	42.74
22	1.71e-6	3.42e-1	2.55e-4	46.26
31	7.31e-6	1.46	-1.21e-4	-34.41
32	-3.78e-6	-7.57e-1	4.14e-4	41.40

Element 219，ステップ175

31	21	11
32	22	12
33	23	13

ガウス点	X方向ひずみ	X方向応力度 (N/mm²)	Y方向ひずみ	Y方向応力度 (N/mm²)
11	2.58e-5	5.15	-1.83e-4	-34.66
12	4.14e-5	8.27	-1.76e-4	-34.21

ガウス点での結果

Element 154，ガウス点13

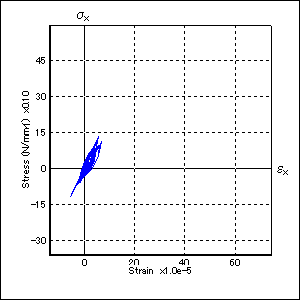

X方向の応力ひずみ

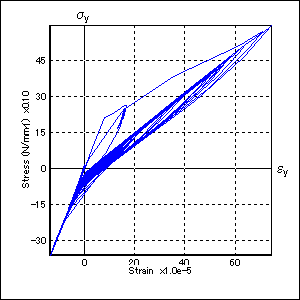

Y方向の応力ひずみ

水平方向分割数:	20.00 x1.0e-5
最小値:	-5.56 x1.0e-5
最大値:	6.60 x1.0e-5
鉛直方向分割数:	15.00 x0.10 (N/mm²)
最小値:	-11.65 x0.10 (N/mm²)
最大値:	13.14 x0.10 (N/mm²)

水平方向分割数:	20.00 x1.0e-5
最小値:	-13.61 x1.0e-5
最大値:	74.64 x1.0e-5
鉛直方向分割数:	15.00 x0.10 (N/mm²)
最小値:	-36.24 x0.10 (N/mm²)
最大値:	59.46 x0.10 (N/mm²)

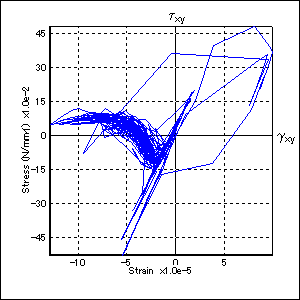

せん断方向の応力ひずみ

水平方向分割数:	5.00 x1.0e-5
最小値:	-12.87 x1.0e-5
最大値:	9.94 x1.0e-5
鉛直方向分割数:	15.00 x1.0e-2 (N/mm²)
最小値:	-53.20 x1.0e-2 (N/mm²)
最大値:	48.30 x1.0e-2 (N/mm²)

Element 156，ガウス点11

X方向の応力ひずみ

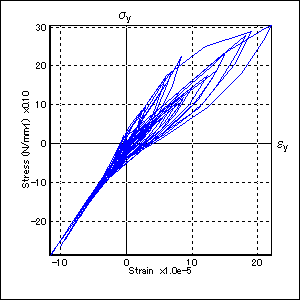

Y方向の応力ひずみ

水平方向分割数:	10.00 x1.0e-5
最小値:	-0.65 x1.0e-5
最大値:	3.16 x1.0e-5
鉛直方向分割数:	10.00 x0.10 (N/mm²)
最小値:	-1.83 x0.10 (N/mm²)
最大値:	7.43 x0.10 (N/mm²)

水平方向分割数:	10.00 x1.0e-5
最小値:	-11.64 x1.0e-5
最大値:	22.17 x1.0e-5
鉛直方向分割数:	10.00 x0.10 (N/mm²)
最小値:	-28.91 x0.10 (N/mm²)
最大値:	30.31 x0.10 (N/mm²)

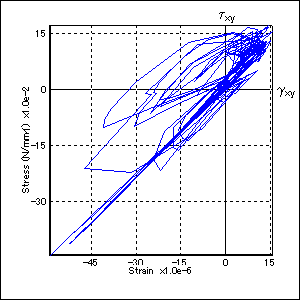

せん断方向の応力ひずみ

水平方向分割数:	15.00 x1.0e-6
最小値:	-58.79 x1.0e-6
最大値:	15.66 x1.0e-6
鉛直方向分割数:	15.00 x1.0e-2 (N/mm²)
最小値:	-44.53 x1.0e-2 (N/mm²)
最大値:	17.06 x1.0e-2 (N/mm²)
