土留め工の計算 Q&A('01.04.27)
更新内容



目 次
T.適用範囲、入力関連

1.適用範囲

2.地盤、水位データ

Q2−1.水平方向地盤反力係数Kh算出時の換算載荷幅BHは固定か?

3.入力設定

Q3−1.支保工計算において、2本、3本と1段当たりの鋼材をセットできますが、切ばり、腹起では断面的に鉛直方向に設置するのですか?それとも水平方向に設置するのですか?

4.切梁撤去時データ

U.計算部

5.根入れ長、土圧、水圧

6.断面計算

7.土留め板

8.変位

9.切梁反力

10.支持力

11.ボイリング 、パイピング

12.ヒービング

13.盤ぶくれの計算

14.腹起し、切梁

Q14−1.突出杭を考慮し、切梁設置位置背面に土砂がない(背面水中時の設計)場合にヒービング検討は可能か?

15.座屈

16.火打ち

17.中間杭

18.法面の影響による上載荷重の計算

19.その他

20.支保工データの入力方法

21.他のプログラムとの連動


上記以外のQ&Aはすべて製品ヘルプのQ&Aに取り込んでおります。最新バージョンの製品を取得の上、Q&Aをご覧下さい。

Q&A履歴

T.適用範囲、入力関連

1.適用範囲

2.地盤、水位データ

Q2−1. 水平方向地盤反力係数Kh算出時の換算載荷幅BHは固定か?
A2−1. 本プログラムでは、適用基準=道路土工指針の場合、道路土工指針のp106において「換算載荷幅BHは、親杭横矢板、連続壁ともに、10mとする。」と示されていることからBHの値は内部固定値としており、変更することはできません。

3.入力設定

Q3−1. 支保工計算において、2本、3本と1段当たりの鋼材をセットできますが、切ばり、腹起では断面的に鉛直方向に設置するのですか?それとも水平方向に設置するのですか?
A3−1. 一般的に支保工の設置の複数本数は、ご存じのように鉛直方向への複数設置に他なりません。
水平方向に設置してもその挙動がわからないことと、作用反力に対する有効断面にはならないからです。
本製品でも、上記考えに基付き鉛直方向への配置として設計を考慮しております。

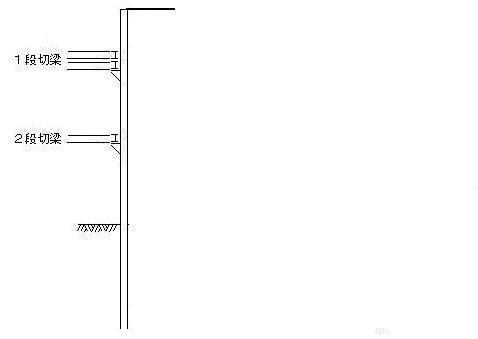

以下の図の『1段切梁』が2本設置、俗にいう2段配置の場合の形状になります。
本プログラムでも2本として設計される際には図のイメージでの設計となります。

4.切梁撤去時データ

U.計算部

5.根入れ長、土圧、水圧

6.断面計算

7.土留め板

8.変位

9.切梁反力

10.支持力

11.ボイリング 、パイピング

12.ヒービング

13.盤ぶくれの計算

14.腹起し、切梁

Q14−1. 突出杭を考慮し、切梁設置位置背面に土砂がない(背面水中時の設計)場合にヒービング検討は可能か?
A14−1. 本製品は残念ながら、ヒービング計算時に切梁位置が空中(背面に地層がない)にある際には(入力図参考)設計ができません。これは、土工指針のP84図2−9−17のように最下段切梁位置を中心とする半径とした際、土砂のない部分の処理ができず計算ができない為です。そのため、 お手数ですが、別途計算いただきますよう御願いいたします。このような設計データの際には「最下段切ばり位置が不正です。」と計計算実行時に表示しています。

15.座屈

16.火打ち

17.中間杭

18.法面の影響による上載荷重の計算

19.その他

20.支保工データの入力方法

21.他のプログラムとの連動
